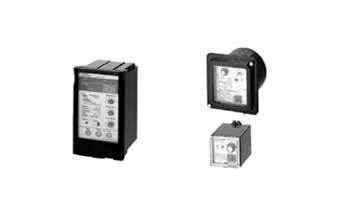

过电流继电器

K2CA-*
过电流继电器

数字型过电流继电器K2CA-H型
利用模糊推论的先进技术
使保护协调变得简单的
数字型DCR
和自动试验机配合，
使继电器试验变得容易。
利用模糊推论，降低了
励磁浪涌电流的多余动作。
通过随时监视功能提高可靠性。
用1台可进行三相保护。
对节省空间，节省配线作出贡献。
外型尺

K2CA-D
过电流继电器

重视保护协调的
静止型OCR
OCR和MCCB之间的
保护协调简单。
1台可进行三相保护，可节
省空间和人力。
可与圆板动作相匹敌的启动
显示，经过时间显示，使维护，检查变得简单。
利用显示事故发生相的显示器，便于事故后的检查。
减小了消耗VA，减轻变流器的负担。

接地方向继电器

K2GS-H
接地方向继电器

K2GS-H型可测量零相电流，零相
电压的数字型DGR
和自动试验器组合可方便地进行
继电器测试。
可为多段设置时的协调进行细微
的动作时间调整。
通过随时监视功能提高可靠性。
可用LED确认异常的发生。
试验开关的强制动作可方便地确
认动作。
外型尺寸基于DIN标准，进深仅为8

K2GS-B
接地方向继电器

对应于接地事故的多样化的高级
接地方向继电器
备有协调多段设置用
的馈线优先切断功能。
设有其他电路事故解除的防止低频
振动造成的误动作用的锁定电路
和防止电波影响的电路，
以提高可靠性。
由于设置了零相动作电压的调整装置，因此可回避剩余电压的影响。
由于内藏了过滤器，因此在发生事

K2GA
接地方向继电器

薄型化、小型化，
可以和数字型
紧密安装
抗电波干扰能力强，
在电弧接地事故中可稳定工作。
可进行细微的电流调整，易于协调。
设置报警用端子。
动作电流调整部为旋转开关方式，
便于调整。

AGF
接地方向继电器

抗电波干扰、电弧接地
短路能力强，动作可靠性高
抗电波干扰能力强，
可安全对应电弧接地短路事故。
接地继电器和零相变流器ZCT
可分别互换。（任意组合都不超过JIS规定
的误差范围，因此均可使用）
可进行细微的电流调整，易于协调。
在所有机种中设置了报警用端子。

电压继电器

K2UV-H/KVA-H
电压继电器

大范围的调整分流，易于协
调的数字型VR
和自动试验器配合可方便地进行
继电器测试。
可测量电压值。
通过随时监视功能可提高可靠度。
试验开关的强制动作可方便地确认动作。
外型尺寸基于DIN标准，进深仅为88.5mm
的小型化（端子台除外）

K2VR-S/K2VA-S
电压继电器

动作可靠性的盘用
静止型UVR/OVR
通过高可靠性的半导体电路进行准确的工作。
K2VU-S1型为输出接点，但在检测到电
压不足时会闭合，因此不需要断路器接
通时的锁定时序电路。
内藏了从即时动作开始到2s内的定时
器，可方便地调整时间。
